河南轉筒烘干機

發布者：游朵發布：2016-09-06 08:20:36 更新：2021-04-17 16:25:58

工廠直供，價格優惠享不停！ 如果您想了解我們的產品，歡迎點擊咨詢 在線咨詢了解產品

轉筒烘干機也被稱為滾筒干燥設備或轉筒式烘干機，是礦山設備中應用較為普通且廣泛的一種烘干機設備。以下將以河南轉筒烘干機為例，為大家詳細介紹下轉筒烘干機，為大家后期選購作參考。

轉筒烘干機

河南轉筒烘干機主要用途

就目前來說，河南轉筒烘干機主要適于干燥金屬和非金屬礦的磁、重、浮精礦及水泥工業的粘土和煤礦工業的煤泥等。

河南轉筒烘干機內部結構

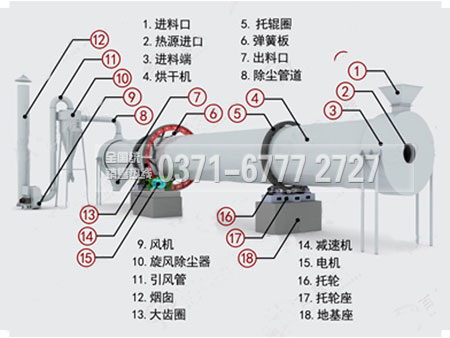

河南轉筒烘干機主要由機架、供熱源、上料機、進料機、回轉滾筒、物料破碎裝置、出料機、引風機、卸料器和配電柜等結構組成。具體結構如下：

轉筒烘干機結構

河南轉筒烘干機使用注意

1、安裝好的烘干機應進行不少于4小時的空機試運轉，試運轉工作中發生不正常情況應及時處理；

2、點燃熱風爐烘干機預熱，并同時開轉烘干機，禁止筒體不轉加熱，防止筒體彎曲；

3、烘干機預熱需要有個過程，熱風爐也應有個預熱過程，禁止突然大火猛燒，防止局部過熱，熱膨脹不均勻而造成損壞；

4、根據預熱情況，逐步向烘干筒內加入濕物料，根據排出物料的含水分情況，逐步增加喂料量；

5、在工作狀態，托輪機架內應裝滿冷卻水；

6、停車時應先把熱風爐熄火，烘干筒應繼續轉動直至冷卻到接近外界溫度時才能停車。禁止高溫停車，防止筒體彎曲變形；

7、當遇到突然停電時，應立即把熱風爐熄火，停止喂料，每隔15分鐘盤動筒體轉半圈，直至筒體冷卻為止。

河南轉筒烘干機型號

規格（直徑×長度）	筒體容積（m³）	生產能力（t/h）	安裝斜度（%）	最高進氣溫度（℃）	主電動機 （kw）	總重量
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長 項目	外筒內徑	內筒內徑	筒體長度	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
